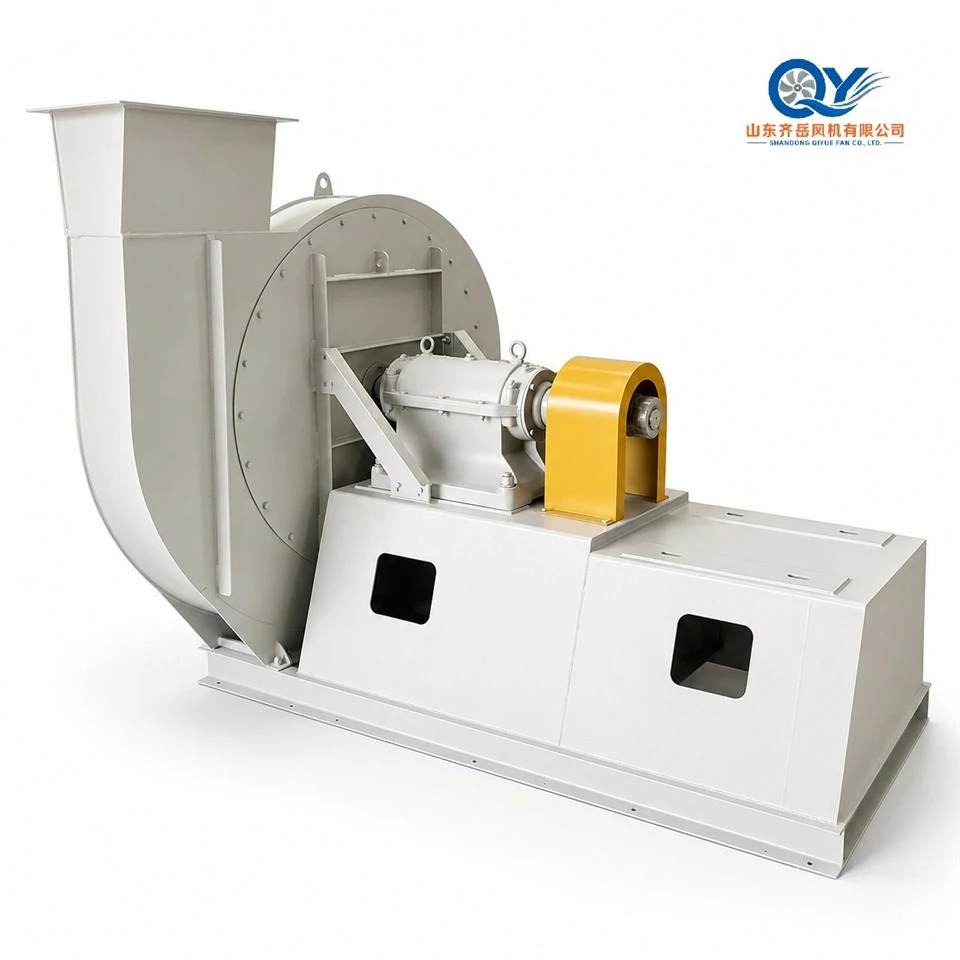

Ο φυγόκεντρος ανεμιστήρας υψηλής θερμοκρασίας W9-28 έχει σχεδιαστεί για βιομηχανικό χειρισμό θερμού αερίου όπου απαιτείται υψηλή απόδοση, χαμηλός θόρυβος, σταθερή απόδοση και μεγάλο εύρος ρύθμισης ροής αέρα.
Η σειρά προορίζεται για μη-διαβρωτικά, μη-αυτοαναφλεγόμενα-καυτά αέρια. Σύμφωνα με την αρχική τεκμηρίωση του προϊόντος, το όριο θερμοκρασίας σειράς είναι έως 550 βαθμούς και το μεταφερόμενο μέσο πρέπει να περιέχει λιγότερο από 150 mg/m³ σκόνης.
Για ευρύτερα καθήκοντα φούρνου, κλιβάνου, λέβητα και θερμικής-διαδικασίας, ανατρέξτεΒιομηχανικοί ανεμιστήρες υψηλής-θερμοκρασίαςσειρά.
Όπου χωράει ο ανεμιστήρας υψηλής θερμοκρασίας W9-28
Το W9-28 προορίζεται για βιομηχανικά συστήματα που πρέπει να μετακινούν συνεχώς το ζεστό αέριο διεργασίας, διατηρώντας παράλληλα τη χρήσιμη φυγόκεντρη- ικανότητα πίεσης του ανεμιστήρα. Οι τυπικές οδηγίες έργου περιλαμβάνουν την εξάτμιση του κλιβάνου, τον εξαερισμό κλιβάνου, τον εξοπλισμό θερμικής επεξεργασίας, την κυκλοφορία ζεστού-αέρα και άλλες μη διαβρωτικές εργασίες εξάτμισης υψηλής θερμοκρασίας.
Αποτελεί μέρος του ευρύτερου QIYUE FANΛέβητας & Ανεμιστήρες υψηλής θερμοκρασίαςοικογένεια προϊόντων.
Ζεστό φούρνο-Εξάτμιση αερίου
Εξαγωγή μη-διαβρωτικού θερμού αερίου από βιομηχανικούς κλιβάνους και εξοπλισμό θερμικής επεξεργασίας.
Αερισμός Κλίβανου & Θερμικής Διαδικασίας
Αερισμός σε υψηλή{0} θερμοκρασία όπου η ροή αέρα και η πίεση πρέπει να διατηρούνται μέσω ενός συστήματος αγωγών.
Βιομηχανικά συστήματα θερμού αέρα
Διεργασία{0}}καθηκόντων αέρα που απαιτούν έναν φυγοκεντρικό ανεμιστήρα σχεδιασμένο γύρω από υψηλές θερμοκρασίες λειτουργίας.
Μηχανική αντικατάσταση
Αντικατάσταση υπάρχοντος{0}}ανεμιστήρα αερίου όπου μπορούν να επιβεβαιωθούν το σημείο λειτουργίας, η θερμοκρασία, οι διεπαφές και τα δεδομένα θεμελίωσης.
Οι 550 μοίρες είναι ένα όριο σειράς, όχι ένα καθολικό σημείο λειτουργίας
Η αρχική περιγραφή της σειράς W9-28 αναφέρει ότι η θερμοκρασία του μεταφερόμενου αερίου δεν πρέπει να υπερβαίνει τους 550 βαθμούς . Ωστόσο, τα δημοσιευμένα δεδομένα απόδοσης δείχνουν διαφορετικές θερμοκρασίες λειτουργίας για διαφορετικά μεγέθη ανεμιστήρα και μηχανικές διατάξεις.
Αυτή η διάκριση είναι σημαντική επειδή η θερμοκρασία του αερίου αλλάζει την πυκνότητα, την πίεση του ανεμιστήρα, την απορροφούμενη ισχύ και τις μηχανικές απαιτήσεις του ανεμιστήρα. Για την υποκείμενη λογική επιλογής, βλΠώς η θερμοκρασία του αερίου επηρεάζει την απόδοση του βιομηχανικού ανεμιστήρα.
One W9-28 Series, Multiple Drive Arrangements
Το W9-28 δεν είναι ένα μηχανικό σχέδιο κλιμακούμενο σε κάθε μέγεθος. Ο αρχικός κατάλογος περιλαμβάνει διαμορφώσεις τύπου C-, D- και F, ανάλογα με το μέγεθος και τη λειτουργία του ανεμιστήρα. Επομένως, η θέση του κινητήρα, η διάταξη των ρουλεμάν, η διάταξη θεμελίωσης και οι συνολικές διαστάσεις ποικίλλουν σε κάθε σειρά.
Γ-Διάταξη τύπου
Δημοσιεύτηκε στη μικρότερη διαμόρφωση Νο. 5. Η μηχανική διάταξη διαφέρει από τους μεγαλύτερους ανεμιστήρες τύπου D{- και F-.
D-Διάταξη τύπου
Χρησιμοποιείται σε πολλά μεσαία μεγέθη W9-28, συμπεριλαμβανομένων των διαμορφώσεων No.7.6, No.9, No.11.2, No.14, No.15 και No.16.
ΣΤ-Διάταξη τύπου
Χρησιμοποιείται για μεγαλύτερες δημοσιευμένες διαμορφώσεις, συμπεριλαμβανομένων των No.16F, No.17F και No.22F.
Φάκελος απόδοσης της σειράς W9-28
Ο παρακάτω πίνακας συνοψίζει τις δημοσιευμένες σειρές δασμών, ώστε οι αγοραστές να μπορούν να προσδιορίσουν εάν το W9-28 είναι ρεαλιστικός υποψήφιος πριν από τη λεπτομερή επιλογή. Κάθε τελικό σημείο λειτουργίας πρέπει να ελέγχεται με τα αντίστοιχα δεδομένα απόδοσης.
Διαβάστε τη ροή αέρα, την πίεση, τη θερμοκρασία και την ταχύτητα μαζί
Ένα μοντέλο W9-28 δεν μπορεί να επιλεγεί μόνο από τη ροή αέρα. Η ροή αέρα και η συνολική πίεση καθορίζουν την αεροδυναμική λειτουργία, ενώ η θερμοκρασία αλλάζει την πυκνότητα του αερίου και την απαιτούμενη ισχύ. Η ταχύτητα περιστροφής και η μηχανική διάταξη πρέπει στη συνέχεια να ελεγχθούν σε σχέση με την επιλεγμένη διαμόρφωση.
Οι αγοραστές που δεν είναι εξοικειωμένοι με τα βιομηχανικά γραφήματα θαυμαστών μπορούν πρώτα να ελέγξουνΠώς να διαβάσετε μια καμπύλη απόδοσης ανεμιστήρων.
Ορίστε τη ροή αέρα
Καθορίστε την απαιτούμενη ροή αέρα λειτουργίας σε m³/h.
Ορίστε την πίεση
Επιβεβαιώστε την αντίσταση του συστήματος και την απαιτούμενη ολική ή στατική πίεση.
Επιβεβαιώστε τη θερμοκρασία
Παρέχετε συνεχή και μέγιστη θερμοκρασία ζεστού{0}}αερίου.
Ελέγξτε το Medium
Η σύνθεση αερίου και η φόρτωση σκόνης πρέπει να παραμένουν συμβατά με τη διαμόρφωση του ανεμιστήρα.
Επιλέξτε Διαμόρφωση
Επιβεβαιώστε το μέγεθος, την ταχύτητα, τη διάταξη C/D/F, τον κινητήρα και τη διεπαφή εγκατάστασης.

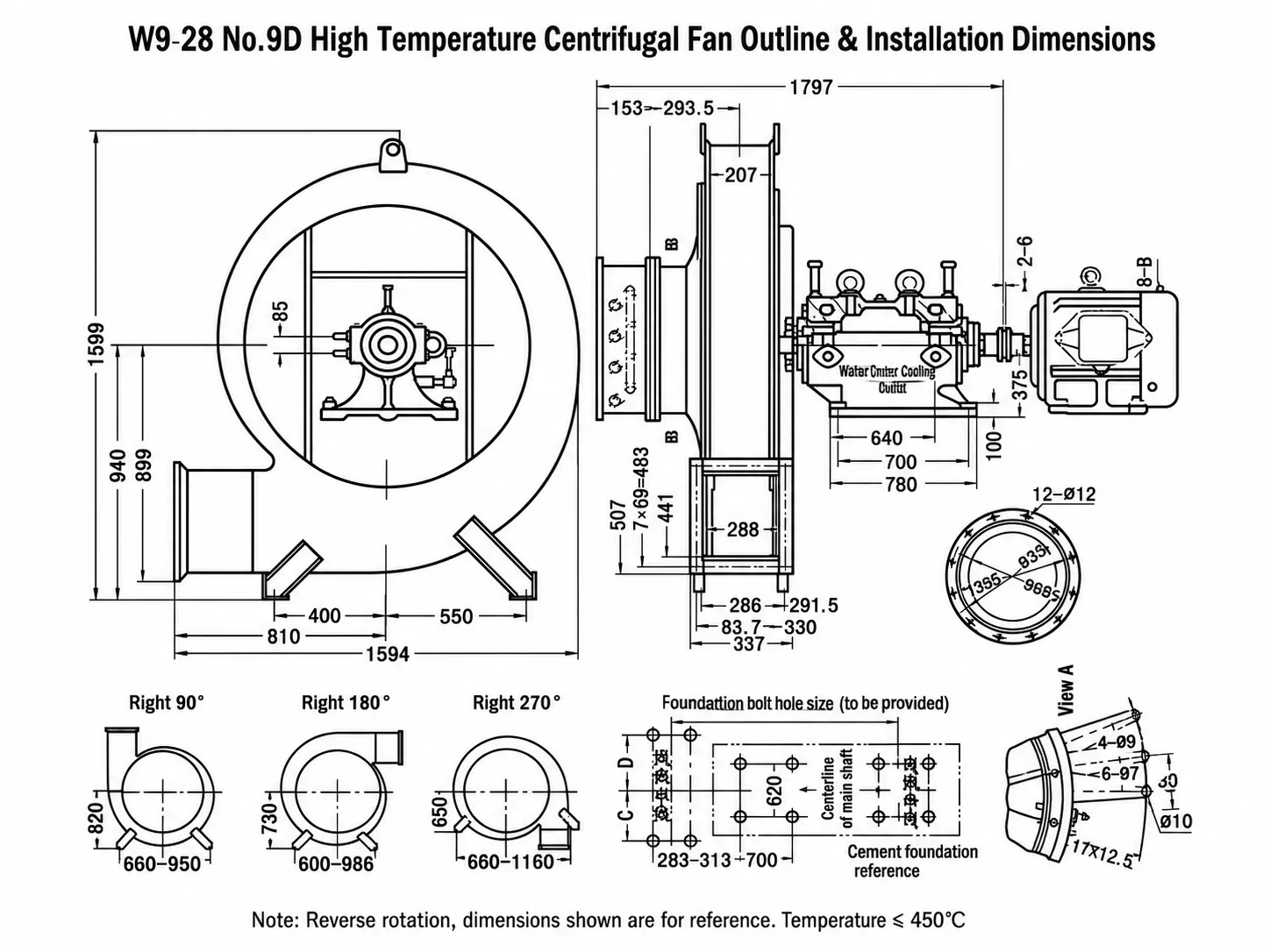

W9-28 No.9D Περίγραμμα & Διαστάσεις εγκατάστασης
Το παρακάτω σχέδιο δείχνει μια αντιπροσωπευτική διάταξη No.9D, συμπεριλαμβανομένου του περιβλήματος του ανεμιστήρα, του περιβλήματος του ρουλεμάν, της θέσης του κινητήρα, της αναφοράς θεμελίωσης και των διαθέσιμων προσανατολισμών εξόδου.
Τι αλλάζει σε ένα έργο ανεμιστήρα υψηλής- θερμοκρασίας
Η επιλογή ανεμιστήρα υψηλής- θερμοκρασίας δεν είναι μόνο ένας αεροδυναμικός υπολογισμός. Η θερμική διαστολή, το περιβάλλον ρουλεμάν, η σύνθεση αερίου, η φόρτωση σκόνης, η διάταξη του κινητήρα και οι διεπαφές εγκατάστασης πρέπει επίσης να ληφθούν υπόψη πριν από την παραγωγή.
Συνεχής έναντι Μέγιστης Θερμοκρασίας
Θα πρέπει να παρέχονται τόσο η κανονική θερμοκρασία λειτουργίας όσο και η μέγιστη{0}}μικρής διάρκειας θερμοκρασία.
Σύνθεση αερίου
Μια βαθμολογία υψηλής θερμοκρασίας δεν καθιστά αυτόματα τον ανεμιστήρα κατάλληλο για διαβρωτικά ή αντιδραστικά αέρια διεργασίας.
Φόρτωση σκόνης
Η τεκμηρίωση της αρχικής σειράς προσδιορίζει την περιεκτικότητα σε σκόνη κάτω από 150 mg/m³. Η υψηλότερη ή η λειαντική φόρτιση απαιτεί ξεχωριστή αξιολόγηση.
Διευθέτηση ρουλεμάν & ψύξης
Το περιβάλλον του ρουλεμάν και οι λεπτομέρειες ψύξης εξαρτώνται από το μέγεθος του ανεμιστήρα, τη θερμοκρασία και την επιλεγμένη μηχανική διαμόρφωση.
Περιστροφή & Θέση εξόδου
Οι διαθέσιμες οδηγίες εξόδου διαφέρουν ανάλογα με τη διαμόρφωση. Ο προσανατολισμός περιστροφής και εκκένωσης πρέπει να επιβεβαιωθεί από τη διάταξη του αγωγού έργου.
Κινητήρας & Τροφοδοτικό
Η ισχύς του κινητήρα, η τάση, η συχνότητα και η μέθοδος εκκίνησης επιβεβαιώνονται σύμφωνα με το επιλεγμένο σημείο λειτουργίας και την αγορά προορισμού.
Τι να στείλετε για την επιλογή W9-28
Μια χρήσιμη προσφορά W9-28 ξεκινά με την κατάσταση λειτουργίας. Η αποστολή μόνο μοντέλου ανεμιστήρα ή ισχύος κινητήρα συνήθως δεν αρκεί για την επαλήθευση της απόδοσης.
Ροή αέρα, m³/h
Ολική ή στατική πίεση, Pa
Απαιτούμενο λειτουργικό περιθώριο
Συνεχές ωράριο λειτουργίας
Συνεχής θερμοκρασία
Μέγιστη / μέγιστη θερμοκρασία
Σύνθεση αερίου
Συγκέντρωση σκόνης
Υψόμετρο τοποθεσίας
Διάταξη αγωγού / σχέδιο GA
Διαστάσεις εισόδου και εξόδου
Κατεύθυνση περιστροφής/εκφόρτισης
Τάση και συχνότητα
Διαθέσιμος χώρος εγκατάστασης
Συχνές ερωτήσεις για φυγόκεντρο ανεμιστήρα W9-28 υψηλής θερμοκρασίας
Μπορεί κάθε ανεμιστήρας W9-28 να λειτουργεί συνεχώς στις 550 μοίρες;
Όχι. Η αρχική περιγραφή της σειράς δίνει ένα μέγιστο όριο μέσης- θερμοκρασίας 550 βαθμών , ενώ οι μεμονωμένες δημοσιευμένες διαμορφώσεις έχουν διαφορετικές θερμοκρασίες λειτουργίας. Η τελική καταλληλότητα πρέπει να ελεγχθεί σε σχέση με το επιλεγμένο μέγεθος και την πραγματική εργασία.
Τι τύπο αερίου μπορεί να χειριστεί το W9-28;
Η σειρά προορίζεται για μη-διαβρωτικό και μη-αυτοαναφλεγόμενο-αέριο υψηλής- θερμοκρασίας. Άλλα χημικά ή επικίνδυνα μέσα απαιτούν ξεχωριστή αξιολόγηση υλικού και ασφάλειας.
Ποιο είναι το δημοσιευμένο όριο συγκέντρωσης σκόνης;
Η αρχική περιγραφή της σειράς W9-28 προσδιορίζει την περιεκτικότητα σε σκόνη κάτω από 150 mg/m³.
Γιατί η σειρά W9-28 χρησιμοποιεί διατάξεις μετάδοσης κίνησης C, D και F;
Τα διαφορετικά μεγέθη και καθήκοντα ανεμιστήρα χρησιμοποιούν διαφορετικές μηχανικές διατάξεις. Η επιλεγμένη διάταξη επηρεάζει τη θέση του κινητήρα, τη διαμόρφωση του ρουλεμάν, τις διαστάσεις θεμελίωσης και τη συνολική εγκατάσταση.
Μπορεί ο κινητήρας να τροφοδοτηθεί για την τάση και τη συχνότητα της χώρας μου;
Ναί. Ο κινητήρας μπορεί να ελεγχθεί σύμφωνα με την επιλεγμένη ισχύ ανεμιστήρα και την απαιτούμενη τάση, συχνότητα και φάση του έργου.
Ισχύει το σχέδιο No.9D για κάθε μοντέλο W9-28;
Όχι. Παρέχεται μόνο ως αντιπροσωπευτικό σχέδιο εγκατάστασης. Οι τελικές διαστάσεις πρέπει να ληφθούν από το εγκεκριμένο σχέδιο GA για την επιλεγμένη διαμόρφωση W9-28.
Μπορεί το QIYUE να παρέχει ένα σχέδιο GA πριν από την παραγωγή;
Η διαμόρφωση του έργου μπορεί να αναθεωρηθεί από το επιβεβαιωμένο σημείο λειτουργίας, το επιλεγμένο μέγεθος ανεμιστήρα, τη διάταξη μετάδοσης κίνησης, τις διεπαφές αγωγών και τις συνθήκες εγκατάστασης πριν από την έκδοση της τελικής τεκμηρίωσης παραγωγής.
Τι πρέπει να στείλω για έναν ανεμιστήρα αντικατάστασης-υψηλής θερμοκρασίας;
Στείλτε την υπάρχουσα πινακίδα, ροή αέρα, πίεση, θερμοκρασία, δεδομένα κινητήρα, περιστροφή, διαστάσεις εισόδου και εξόδου, πληροφορίες θεμελίωσης και φωτογραφίες τοποθεσίας όπου υπάρχουν.
Send Your Hot-Gas Duty
Στείλτε πληροφορίες ροής αέρα, πίεσης, συνεχούς και μέγιστης θερμοκρασίας, σύνθεσης αερίου, φόρτισης σκόνης, τάσης, συχνότητας και εγκατάστασης. Το QIYUE FAN μπορεί να ελέγξει την κατάλληλη διαμόρφωση W9-28 πριν από την προσφορά.
